Branchement de Panneaux Solaires : Choix entre Série et Parallèle

Le choix entre le branchement des panneaux solaires en série ou en parallèle est crucial pour maximiser l’efficacité et la production d’énergie de votre installation photovoltaïque. Ces deux méthodes offrent des avantages et des inconvénients qui dépendent principalement des besoins énergétiques et de la configuration de votre espace. Explorer les différences entre ces montages vous permettra de prendre une décision éclairée pour votre projet solaire.

Le montage en série est souvent privilégié pour les installations nécessitant une tension accrue. En connectant les panneaux en série, la tension de chaque panneau s’additionne, permettant ainsi d’atteindre des niveaux de tension compatibles avec divers équipements. En revanche, le montage en parallèle a pour but d’augmenter le courant tout en maintenant une tension relativement basse, offrant ainsi une sécurité accrue pour les installations résidentielles.

Les Bases du Branchement en Série

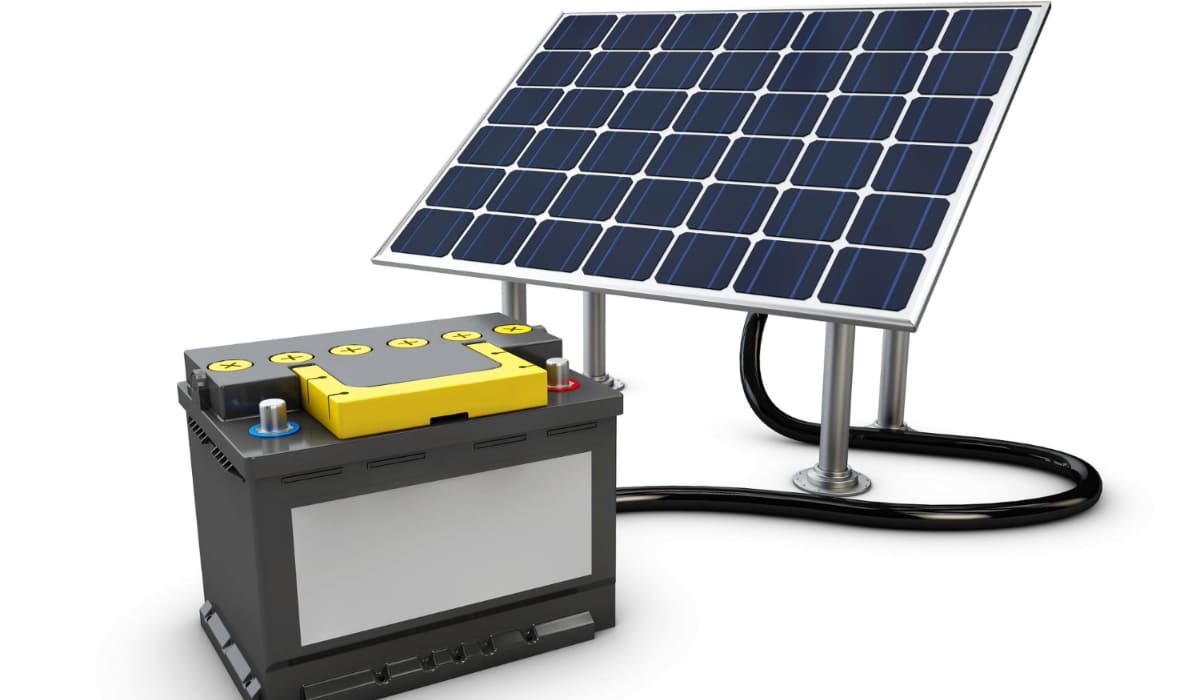

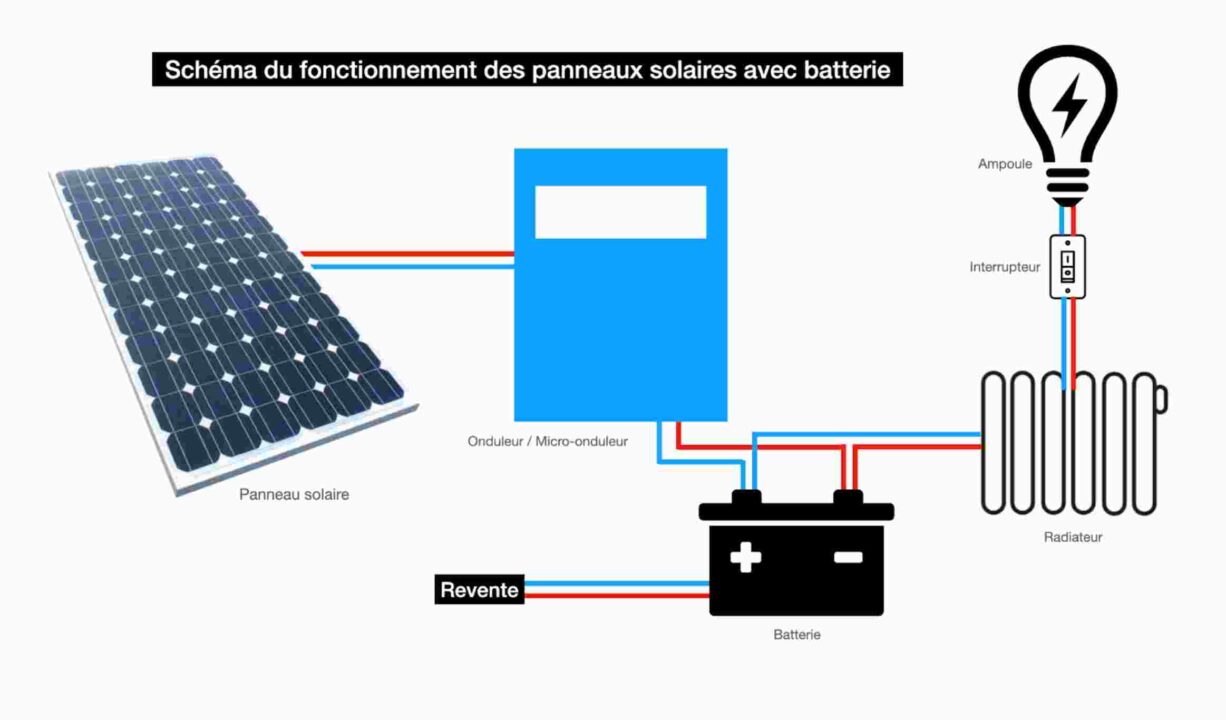

Dans un montage en série, les panneaux solaires sont reliés les uns aux autres de telle manière que la borne positive d’un panneau est connectée à la borne négative d’un autre. Cette configuration permet d’additionner les tensions de chaque panneau, ce qui peut être particulièrement adapté pour des systèmes nécessitant une tension plus élevée, comme ceux utilisés pour charger des batteries. Voici un exemple pour illustrer ce fonctionnement :

Si vous disposez de trois panneaux fournissant chacun 37 volts et 10 ampères, le montage en série vous donnera :

• Tension = 111 volts (37V x 3)
• Courant = 10 ampères (inchangé)

Ce type de branchement est souvent utilisé dans les grandes installations où la tension est primordiale et où les pertes d’énergie doivent être minimisées.

Avantages du Branchement en Série

Le principal avantage du branchement en série réside dans l’augmentation de la tension totale du système, ce qui peut réduire les pertes d’énergie sur de longues distances. De plus, cette méthode nécessite généralement moins de câblage, ce qui facilite l’installation. Les installations situées dans des zones ensoleillées et sans ombre sont les plus adaptées à ce type de montage.

Inconvénients du Branchement en Série

Néanmoins, le branchement en série présente également des inconvénients, notamment la sensibilité à l’ombre. En effet, si un panneau est obstrué, cela affecte la production globale du système. Un panneau défaillant peut également réduire l’efficacité de l’ensemble du système, rendant cette méthode moins adéquate si vos panneaux sont exposés à des ombres partielles.

Le Branchement en Parallèle : Un Autre Choix

Le branchement en parallèle consiste à relier tous les panneaux solaires ensemble, de sorte que les bornes positives soient connectées entre elles et les bornes négatives également. Cette configuration permet de maintenir la tension à un niveau constant tout en augmentant le courant total, ce qui est particulièrement bénéfique pour les installations résidentielles.

Par exemple, si vous avez deux panneaux fournissant chacun 18 volts et 10 ampères, le montage en parallèle vous donnera :

• Tension = 18 volts (inchangée)
• Courant = 20 ampères (10A x 2)

Ainsi, le câblage en parallèle s’avère avantageux là où les conditions d’ensoleillement peuvent varier.

Avantages du Branchement en Parallèle

L’un des principaux avantages du branchement en parallèle est la sécurité qu’il offre. Si un panneau devient défaillant ou est ombragé, cela n’impacte pas le fonctionnement des autres panneaux, maximisant ainsi la production d’énergie du système. En outre, cette méthode est plus flexible et permet d’utiliser des panneaux de différentes puissances ou de marques variées sans perte d’efficacité.

Inconvénients du Branchement en Parallèle

Le principal inconvénient du branchement en parallèle réside dans le fait qu’il nécessite des câbles de plus grande section pour gérer le courant plus élevé, ce qui peut entraîner des coûts supplémentaires. De plus, un plus grand nombre de connexions peut aussi rendre l’installation plus complexe.

Branchement Mixte : Une Solution Hybride

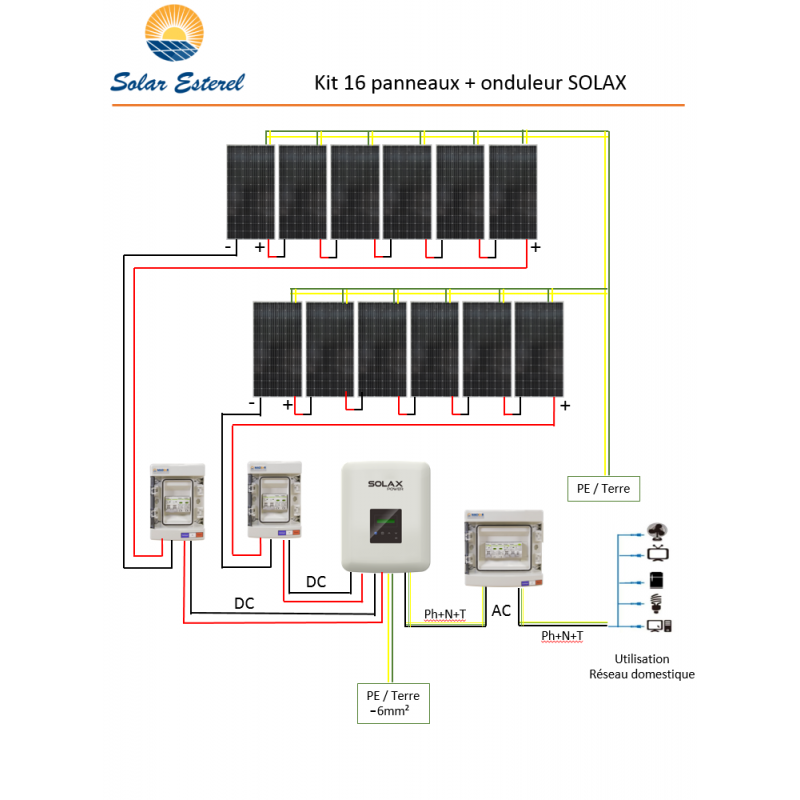

Dans certaines situations, le branchement mixte, qui combine à la fois des connexions en série et en parallèle, peut être la solution la plus avantageuse. En connectant plusieurs panneaux en série dans des groupes, puis en reliant ces groupes en parallèle, on peut bénéficier des avantages des deux systèmes. Cela permet d’atteindre une tension suffisante tout en maintenant une production d’énergie stable, même en cas d’ombrage partiel.

Avantages du Montage Mixte

Le montage mixte permet d’optimiser la tension et le courant, et par conséquent, de profiter des avantages de chaque méthode. Cela est particulièrement utile pour des installations avec des variations d’ensoleillement ou des zones d’ombre. Grâce à cette flexibilité, la production d’énergie peut être maximisée, rendant le système plus résilient face aux aléas environnementaux.

Inconvénients du Montage Mixte

Le principal défi du montage mixte réside dans sa complexité. Ce système nécessite une bonne expertise technique pour garantir un bon fonctionnement et éviter les pertes d’énergie. Une mauvaise configuration des panneaux en série ou en parallèle peut entraîner une mauvaise performance du système, ce qui rend essentiel de demander des conseils à des professionnels qualifiés.

Comment Choisir le Bon Type de Branchement

Pour choisir entre un branchement en série ou en parallèle, plusieurs éléments doivent être pris en compte :

• Tension requise : Les installations qui nécessitent des niveaux de tension plus élevés doivent privilégier le montage en série.
• Conditions de lumière : Si votre installation est susceptible d’être partiellement ombragée, le montage en parallèle est le choix recommandé.
• Coûts : Le coût d’installation peut varier considérablement en fonction du type de câblage et du matériel requis.
• Espaces disponibles : Les installations qui manquent de place pourraient trouver le montage en série plus avantageux.

Prendre le temps de considérer ces aspects vous aidera à maximiser l’efficacité de votre installation solaire.

Coûts et Aides Financières

Le coût de votre installation solaire dépendra de plusieurs facteurs, incluant les modules sélectionnés, la puissance-crête de votre système et la méthode de branchement choisie. Les installations en série peuvent souvent engendrer des coûts moindres en raison d’un besoin de câblage réduit. En revanche, les montages en parallèle peuvent nécessiter des matériels plus spécifiques qui peuvent faire monter les coûts.

Il existe aussi diverses aides financières disponibles pour les projets d’énergie renouvelable en France. Il est conseillé de faire des devis auprès d’installateurs RGE afin de bénéficier d’un meilleur rapport qualité/prix.
